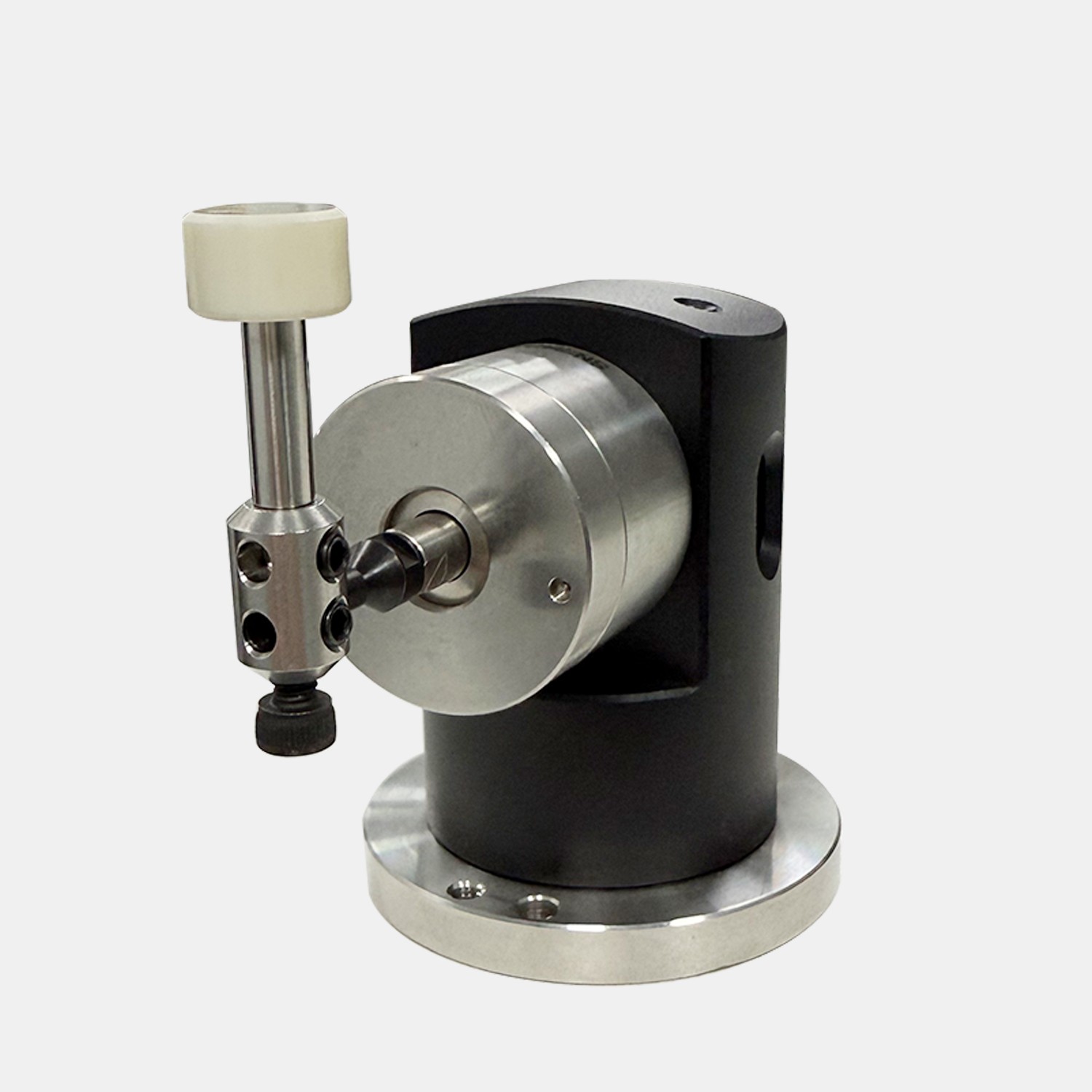

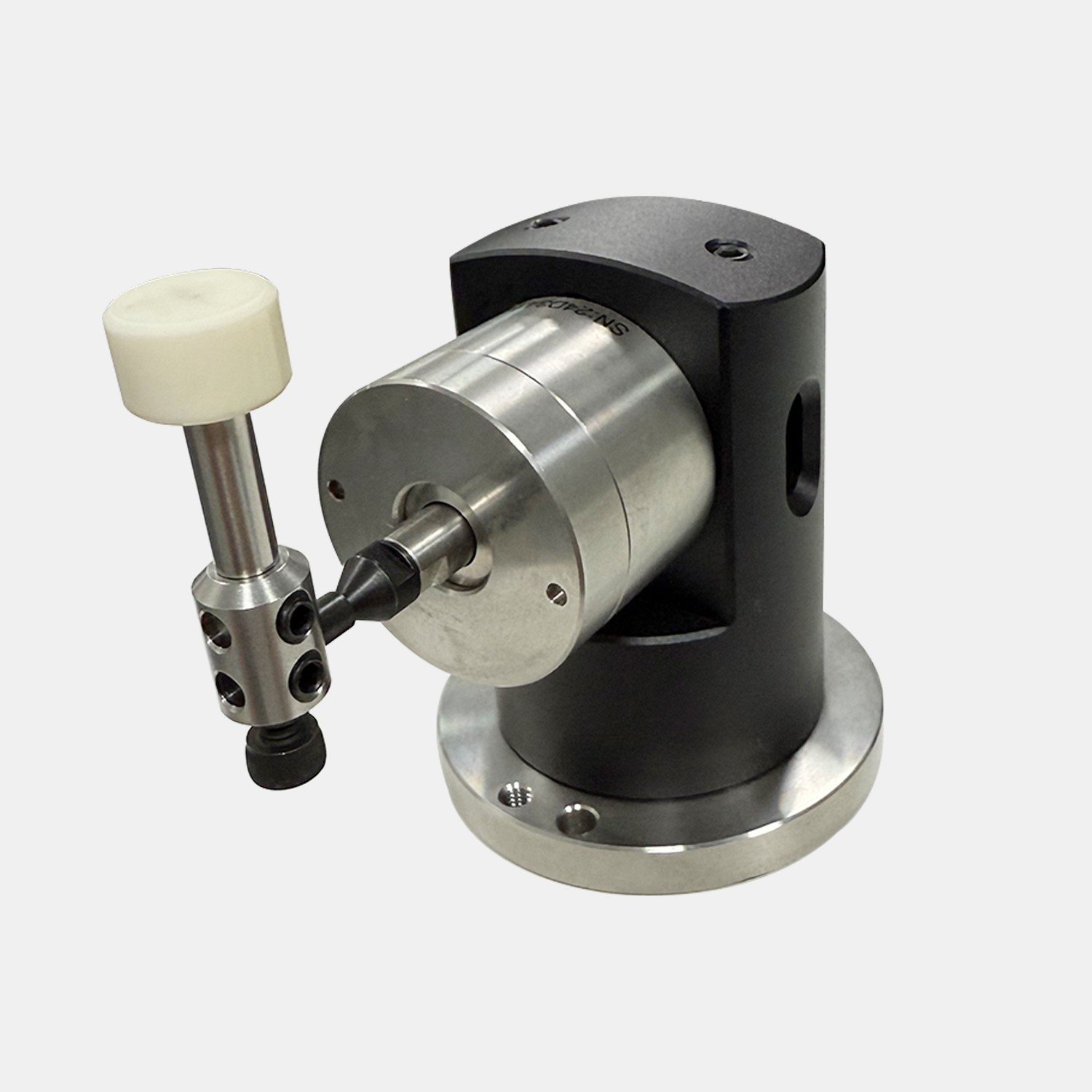

HOP100五軸對刀儀CNC加工中心鉆攻機Z軸刀徑斷刀檢測五向自動對刀儀， 將五向空間測量與智能補償結合，尤其適用于五軸加工中心及需頻繁換刀的精密制造場景，可在加工循環中自動完成對刀與檢測，減少調試時間與廢品率，實現智能化、高精度的刀具管理。對于復雜曲面或多軸聯動加工，其五向感知能力能顯著提升加工效率與質量穩定性。

特點
1.減少刀具設定時間：一般傳統手動測量刀具

約需5~10分鐘，自動測刀系統只需幾十秒時

間即可完成刀長，刀徑測量以及補正，大幅度

減少刀具設定時間。

2.斷刀破損檢測：全自動的斷刀檢測功能，避

免斷裂刀具造成損傷，降低廢料產生，提高效

率。

3.避免人為誤差：由NC程序控制道具測量過

程，避免因人為因素產生的誤差。

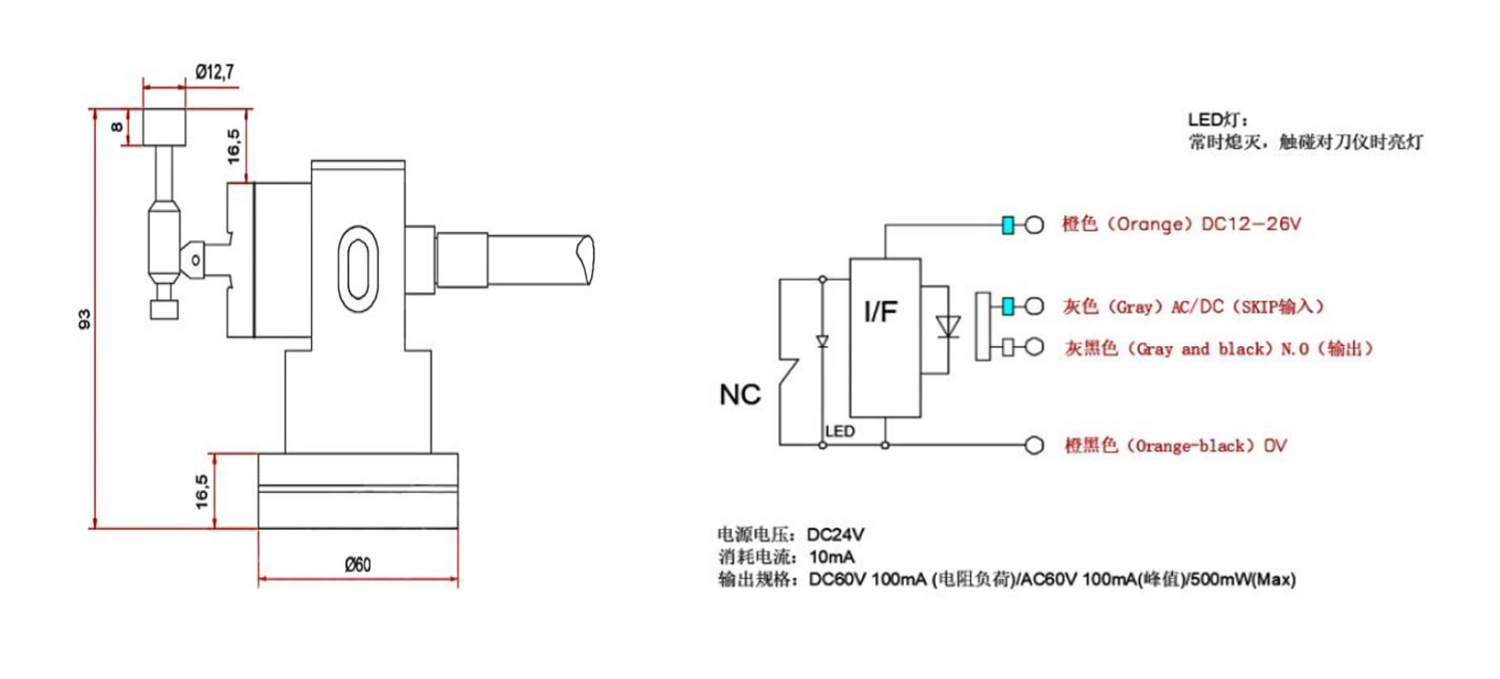

尺寸圖/接線圖

功能簡述

結構緊湊，安裝方便，占用機床平臺空間少

減少人為對刀誤差，使操作更簡單快捷

刀具長度、刀具直徑

刀具磨損測量及破損檢測

提高加工自動化

提高加工精度

系統配置： HOP100對刀儀、高級宏程序軟件包

適用范圍： 數控銑床、雕銑機、鉆攻機等

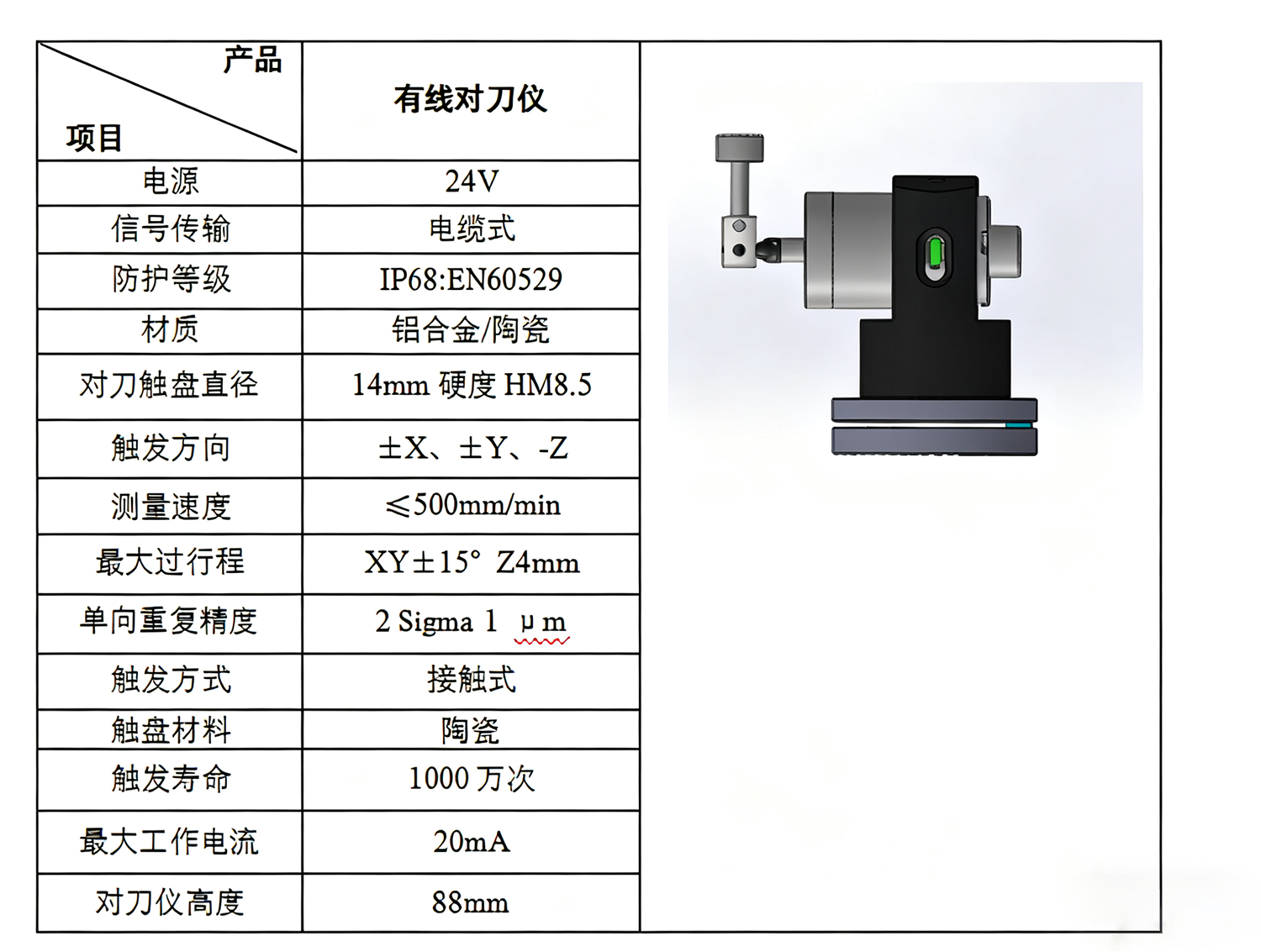

測頭技術參數
