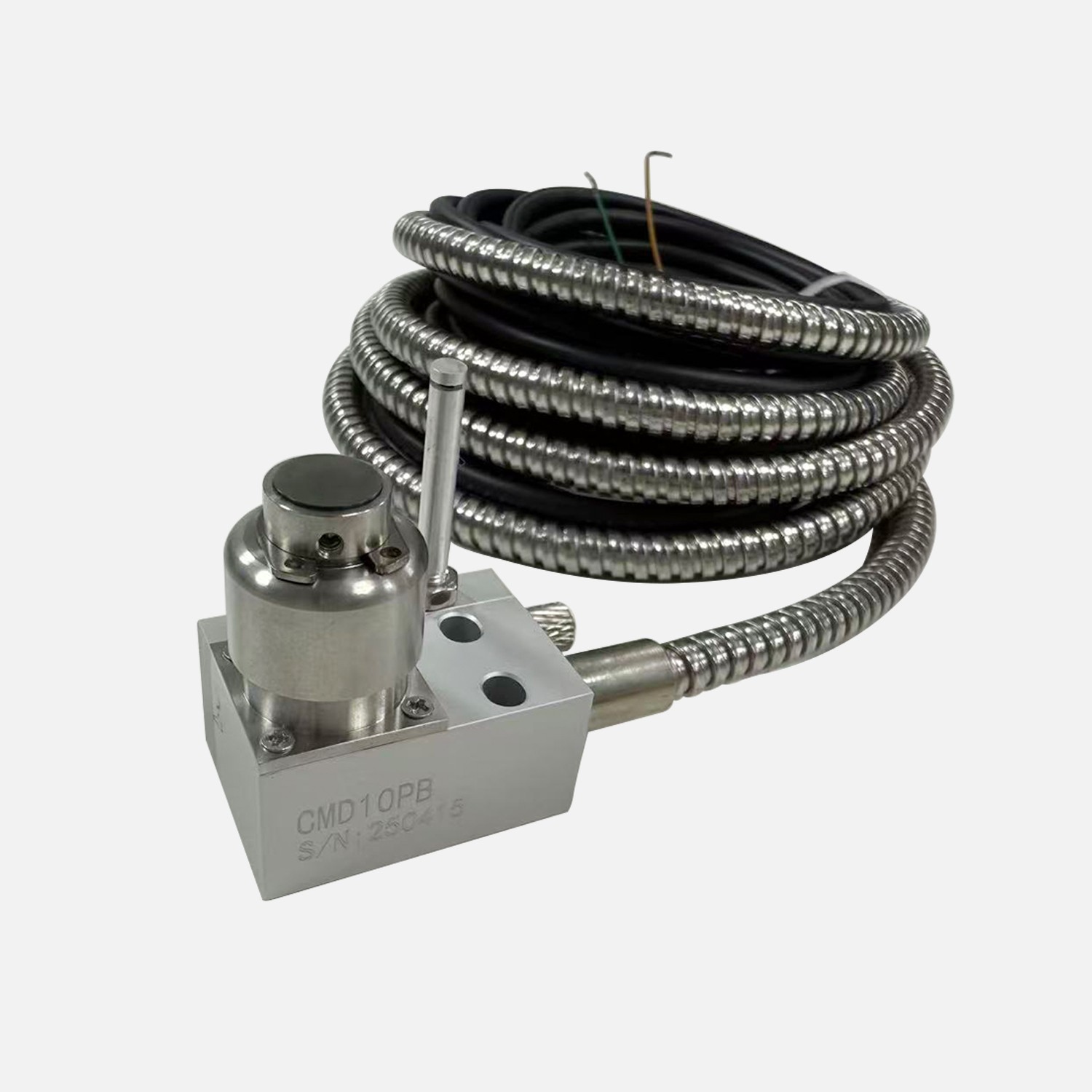

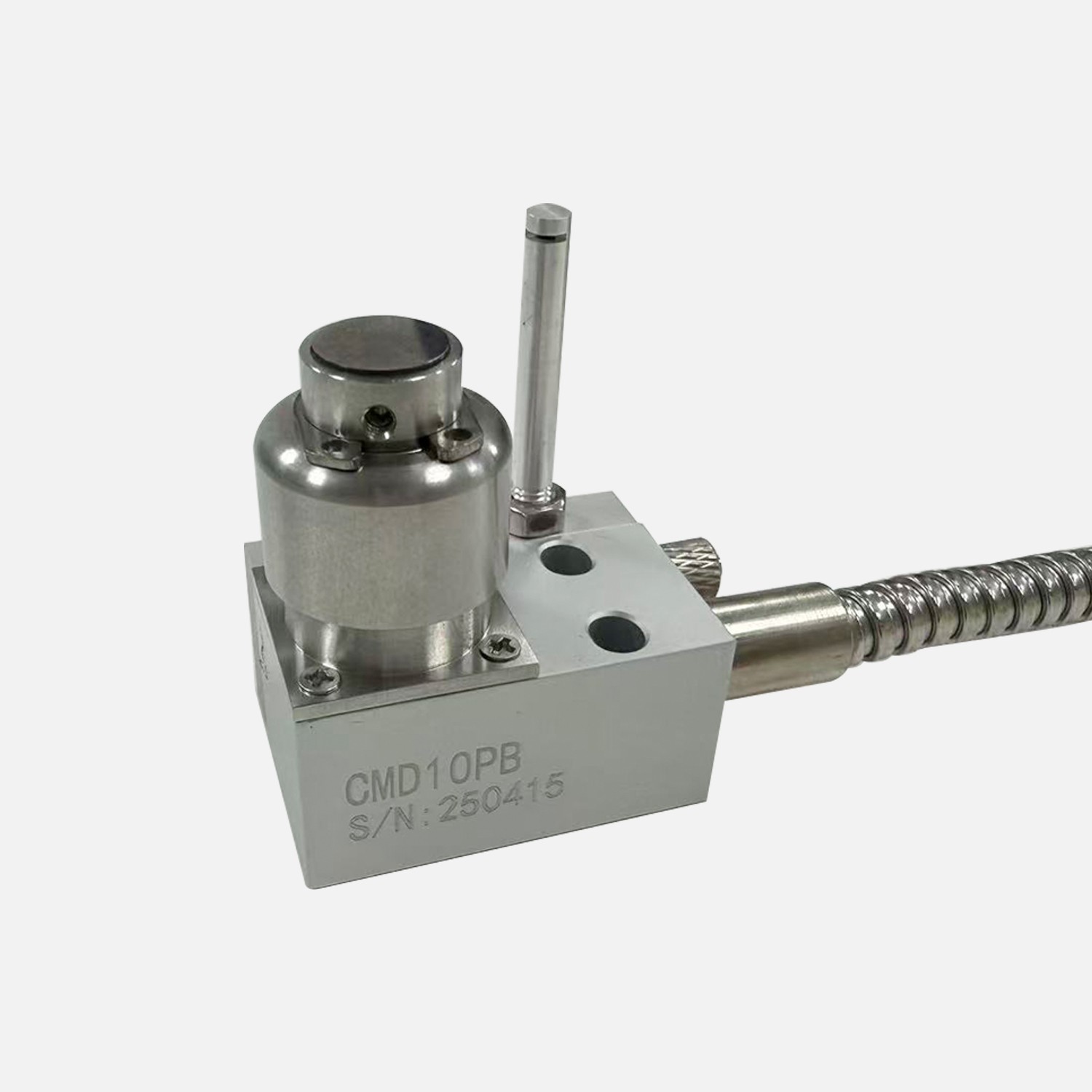

CMD?10PB 對刀儀是一款高精度、高防護的接觸式對刀裝置，專為小型高速數控機床設計， 精度0.001mm，IP68 防護結構，加工中心專用對刀儀，輸出開關量信號由數控系統接收信號再由程控執行刀具長度設定、刀具磨耗檢測、刀具破損 折斷檢測，在沒有震動誤動作情況下，按照額定電壓電流及規定速度內，可以對機器熱變形做補正。

特點

1.防塵防水結構，在冷卻液、鐵屑飛揚的條件下仍具

有很好的耐久性。

2.因?qū)Φ秲x無需內置放大器，所以不會因?qū)Φ秲x所處部
位的溫度、電源電壓波動造成偏差。

3.可直接向NC、程序(PLC)輸入，所以性價比較好。

4.超行程時可發報警信號。

5.刀具突出的尖角直接接觸加工尺寸相關工具尖端，

測知其位置、尺寸、輸出信號，所以與激光和通電

式通過光量和電量換算間接求出平均數值（計量、輸

出)方式相比，精度高。缺點：不能在刀具高速運轉

過程中測量。

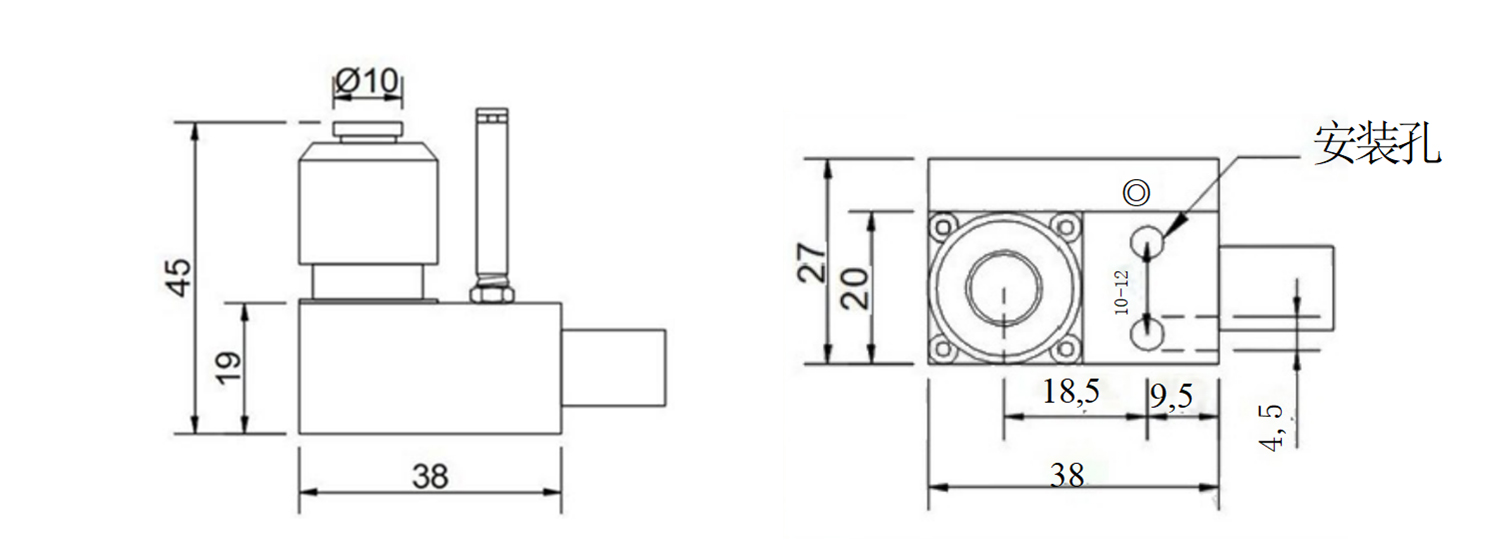

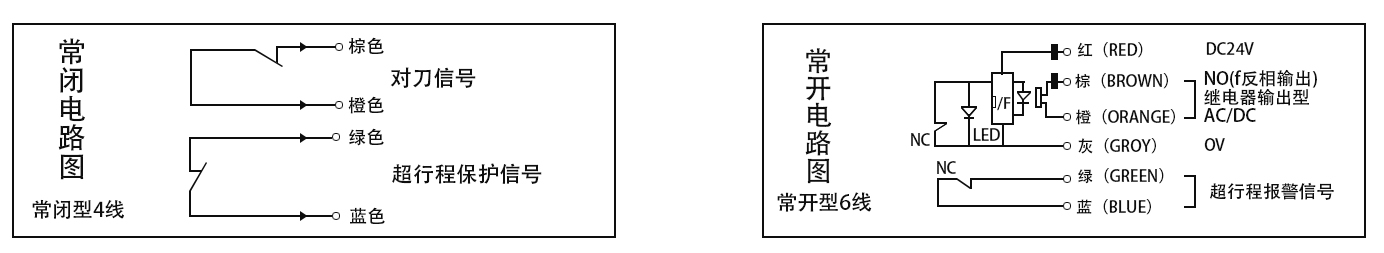

尺寸圖/電路路

輸出模式：B：NC（當信號斷開后緊急停止）

觸點電壓： DC24 20mA電阻負荷（特殊情況下須加負數，限電流）
