HOP20有線測頭自動3D檢測尋邊器加工中心CNC在數控加工中心、銑床、磨床等設備上，有線測頭可以在加工前對工件進行自動找正，還能對刀具的長度、直徑、磨損等參數進行實時檢測，當?shù)毒叱霈F(xiàn)問題時及時報警或進行刀具補償，以確保加工精度。

測頭應用

1.用于排刀式車床，磨床，雕刻機
2.批量零件加工監控，不間斷自動抽檢
3.自動快速分中/找正，修正夾具或工伴定位偏差
4.速定位端面坐標零點設置
5.監控并補償?shù)毒吣p保證零件加工精度
6.減少加工過程人為因素對精度的影響使操作更簡單快捷
7.快速探測判斷工件狀態
8.大幅度降低零件報廢率和返工率
9.高光倒角更均勻?qū)ΨQ

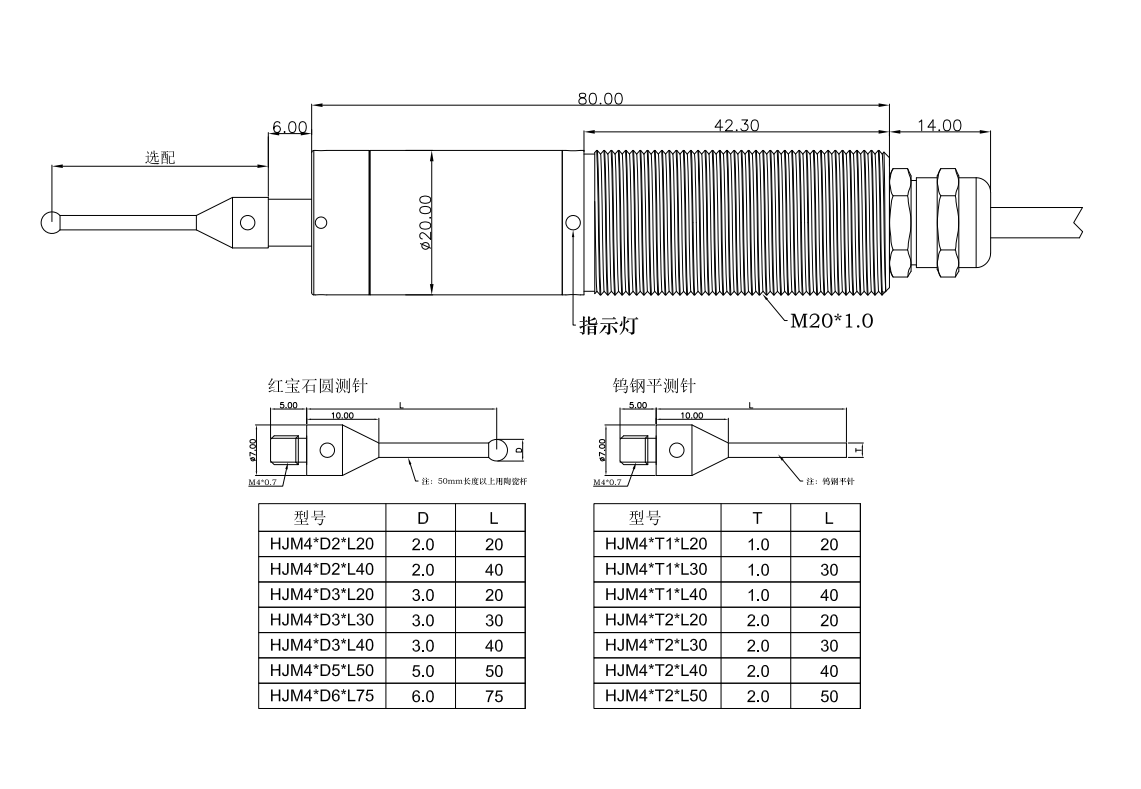

尺寸圖和接線定義

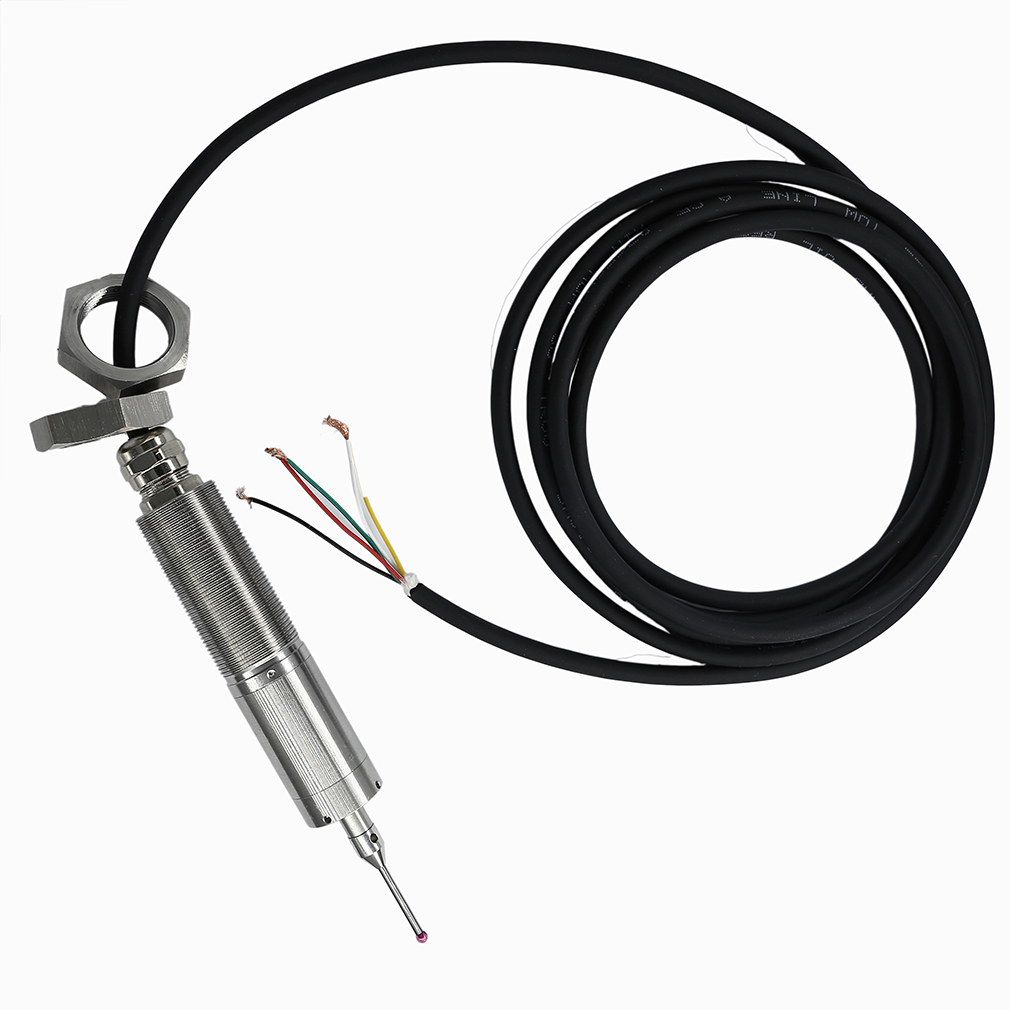

1.紅色：24V+電源

2.黑色:OV-電源

3.黃色：信號（常閉）

4.綠色：信號（常閉）

5.白色：信號公共端

備注：綠色線和黃色線兩組信號避免同時接入系統使
用，請將多余線束良好絕緣，避免短路

注意事項
1.確認機床SKIP信號IO電壓狀態
2.為保證測頭精度,安裝使用時輕拿輕放
3.安裝時請按照電路圖正確安裝
4.測頭防油防水,但應避免切屑油液直接對著測頭高壓噴灑|
5.使用環境惡劣時,為保證測量精度,請經常用酒精擦拭測針紅寶石

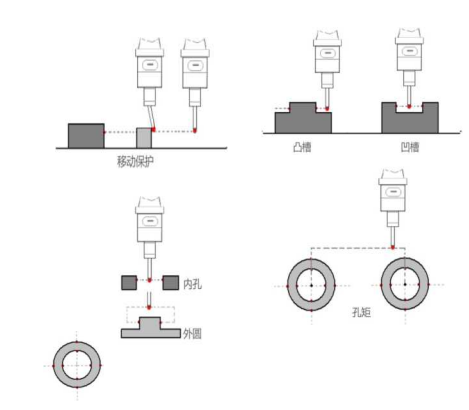

工件測量

      測頭移動保護                             凸臺/凹槽測量                                凸典/凹湘寬度測量

      內角/外角測量                            內孔/外圓測量                                孔中心距測量

      長、寬、高測量

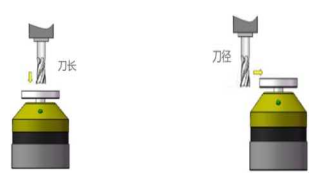

刀具測量：

刀具長度測量

刀具半徑測量

刀具磁員檢測

零點設置及打印輸出：

自動設定坐標系零
